Bausatz Seilsicherungssystem – Grundplatte

Einsatz:
Seilsicherung, die es der Arbeitskraft nach dem Anschlagen ermöglicht, freihändig auf der abgesicherten Dachfläche zu arbeiten. Ausgelegt für die Befestigung an Dachkonstruktionen aus Stahl, Holz oder Beton. Verwendbar als Hauptanschlagpunkt.

Konfigurationen:

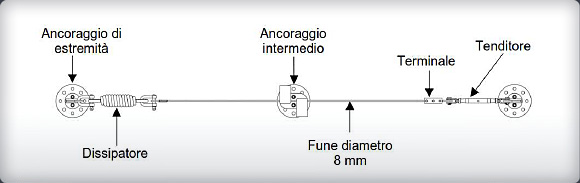

Der Bausatz Seilsicherungssystem – Grundplatte besteht aus 2 Endstützen für Abstände bis maximal 20 m (Einfeldmontage), 2 Endstützen + Zwischenstützen, die im Abstand von jeweils 15 m eingefügt werden müssen (Mehrfeldmontage).

Im Lieferumfang des Bausatzes sind auch folgende Elemente enthalten:
Falldämpfer: Feder, die die bei dem Absturz einer oder mehrerer Arbeitskräfte auf die Verankerungen übertragenen Kräfte dämpft. Die zwei Schäkel ermöglichen die sichere Verbindung von Seil (gecrimptes Ende), Feder und Endstütze.
Seilspanner: Der Seilspanner ist mit Doppel- oder Einfachgabel mit Schnellanschluss ausgeführt und ermöglicht die sichere Verbindung des Kabelendes mit der Endstütze des Seilsicherungssystems. Mit dem Seilspanner kann das Seil korrekt gespannt werden (zirka 100 kg).
Endstück: Seilklemmen-Bausatz Plus
Seil: aus Edelstahl AISI 316, Stärke 8 mm mit einem gecrimpten Ende. Bruchlast mind. 39,39 kN

Abmessungen:
Endstützen: Grundplatte, rund, ø 70 mm, Stärke 8 mm, mit mittig angeschweißter Vertikalstütze, max. Höhe 52 mm, Stärke 8 mm. Auf der Grundplatte sind zwei Bohrungen ø 12 mm zur Befestigung der Grundplatte an berechnetem Stahlbauteil GRUNDPLATTE ausgebildet.
Zwischenstützen: Grundplatte 70 x 125 mm, Stärke 8 mm, entsprechend geformt für die Aufnahme des Seils. Auf der Grundplatte sind zwei Bohrungen ø 12 mm zur Befestigung der Grundplatte an berechnetem Stahlbauteil GRUNDPLATTE ausgebildet.

Abmessungen der GRUNDPLATTE (berechnetes Stahlbauteil):
Wandplatte: rund, ø 15 cm, mit 8 Bohrungen für die Befestigung an der Dachkonstruktion Stärke: 8 mm Platte für BETON: 20 x 8,9 cm mit 2 Bohrungen für die Befestigung an der Dachkonstruktion Stärke: 8 mm

Zubehör
Wandkurve:für Außen- und Innenecken an vertikalen Wänden.

Höchstzahl an Arbeitskräften:
4

Konformität:
Typ C EN 795:2012 – CEN/TS 16415:2013
Typ C UNI 11578:2015

Konfigurationsbeispiele

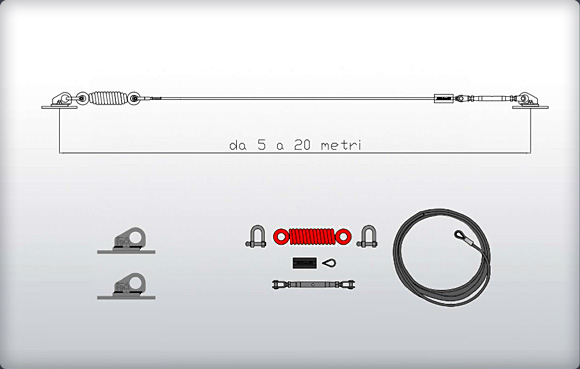

1 - Einfeldmontage
Möglich ist die Herstellung von Absturzsicherungen mit Einfeldmontage über eine Länge von 5 bis 20 m.

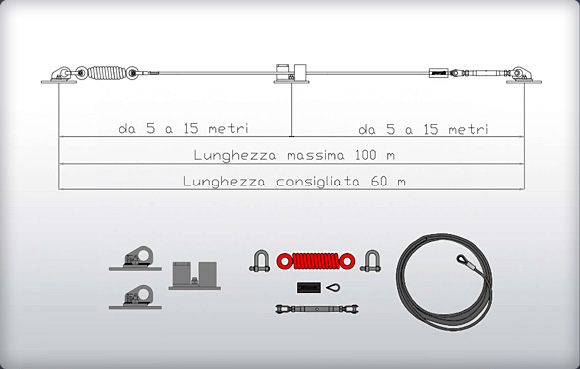

2 - Mehrfeldmontage
Möglich ist die Herstellung von Absturzsicherungen mit Mehrfeldmontage über eine variable Länge von 5 bis 15 m. Möglich ist die Nutzung von n Zwischenstützen, bis die maximale Länge der Absturzsicherung von 100 m erreicht ist (empfohlen 60 m).
